Atu concurențial datorită proceselor digitalizate și automatizate

Automatizarea și digitalizarea oferă o cale clară spre viitor - chiar și pentru volume mai mici. Esențial este să facem procesul de asamblare mai intuitiv, introducându-l pas cu pas.

Soluțiile software precum WIRE Mind sau DLW creează un „geamăn digital” al dulapului dvs., care acționează ca o sursă centrală de informare pentru întreaga dvs. echipă. În loc să fie necesar ca experții să descifreze scheme complexe pe hârtie, echipa dvs. lucrează cu seturi de cabluri etichetate, optimizate pentru asamblare, unde fiecare cablu este marcat clar cu sursa și destinația sa.

Impactul este semnificativ: cablarea reprezintă până la 49 % din timpul total de lucru în construcția de dulapuri. Automatizarea producției de cabluri poate reduce timpul de prelucrare per cablu cu până la 64 % pentru lotul 1 - și cu până la 80 % pentru producția în serie - reducând timpul total de procesare cu peste 30 %.

Absolut. Automatizarea este o călătorie, nu un salt individual - și funcționează pentru companii de orice mărime.

Cel mai bun punct de plecare sunt datele dumneavoastră. Software-ul bazat pe cloud vă permite să centralizați cunoștințele despre proiect, asigurând în același timp obținerea unei calități minime a datelor. Datele devin o sursă individuală de adevăr, care conectează datele tehnice direct cu producția. Fără documentație complexă pe hârtie, fără investiții inițiale masive.

Dacă doriți să vedeți beneficiile înainte de a investi în echipamente, serviciul nostru de fabricare a cablurilor este un prim pas practic cu un angajament minim: ne trimiteți datele dumneavoastră și primiți seturi de cabluri gata de instalare. Acest lucru vă permite să împărțiți proiectul în etape gestionabile. Mai întâi, verificați dacă datele pot fi digitalizate. Apoi ajustați procesul cu secvențierea îmbunătățită a setului de cabluri. Și, în cele din urmă, investiți în echipamentul propriu-zis după confirmarea ROI. Iar pe măsură ce volumul dvs. crește, arhitectura se extinde odată cu dvs.

De îndată ce afacerea dumneavoastră se confruntă cu presiunea lipsei forței de muncă calificate sau cu costurile crescânde ale erorilor manuale. În timp ce mulți presupun că automatizarea este doar pentru producția în serie de volume mari, soluțiile precum familia Zeta sunt proiectate să funcționeze eficient chiar și pentru panouri personalizate și dimensiuni de lot 1.

Cablarea reprezintă de obicei aproape jumătate din timpul total de producție. Introducerea automatizării reduce timpul de procesare per cablu cu până la 64 % pentru panouri individuale și cu până la 80 % pentru producția în serie. Pierderile de materiale sunt aproape eliminate, deoarece mașinile prelucrează fiecare cablu conform specificațiilor exacte, pe baza datelor dumneavoastră digitale de procesare. Schimbările automate pentru diferite tipuri de cabluri și inscripționarea integrată cu jet de cerneală mențin producția fără întreruperi.

Automatizarea elimină, de asemenea, sursele comune de reprelucrare. În loc ca tehnicienii să petreacă ore întregi interpretând schemele pe hârtie, informațiile conectare sunt imprimate direct pe fiecare cablu. Mașinile taie, dezizolează și sertizează conform instrucțiunilor digitale precise, iar monitorizarea calității în timp real verifică fiecare conexiune în timp ce este realizată.

Deoarece mașinile precum Zeta 620 G2 produc pachete de cabluri etichetate, optimizate pentru asamblare, angajații mai puțin specializați pot gestiona sarcinile de cablare - eliberând experții pentru provocări tehnice mai complexe.

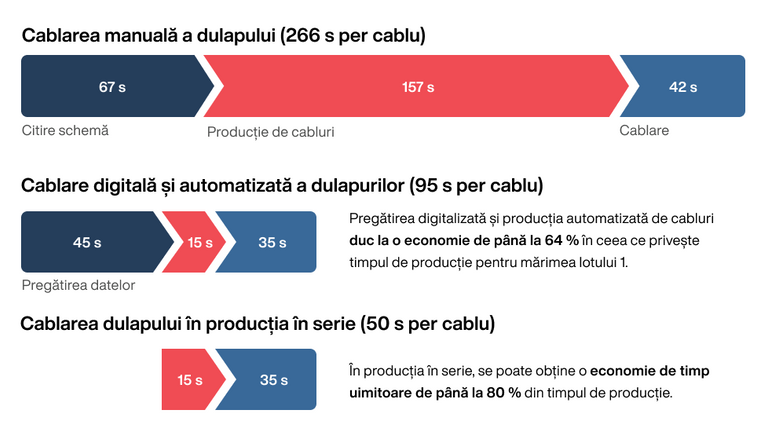

Gândiți-vă că: realizarea cablării poate reprezenta până la 49 % din timpul total de producție. Introducerea automatizării și a fluxului de lucru paralel înseamnă că operatorul dvs. va instala un cablu la fiecare 35 s (în loc de 266 s).

Rentabilitatea investiției depășește viteza. Mașinile precum Zeta 620 G2 produc mănunchiuri de cabluri etichetate cu lungime exactă, ceea ce înseamnă că angajații mai puțin specializați se pot ocupa de asamblare, în timp ce experții dumneavoastră se concentrează pe sarcini tehnice complexe. Pierderile de material cauzate de erorile de tăiere manuală - adesea de până la 20 % - sunt aproape eliminate. Iar schimbările integrate ale articolelor produse pentru diferite tipuri de cabluri mențin producția fără întreruperi.

Automatizarea elimină și o sursă majoră de reprelucrare: eroarea umană. Procesarea manuală duce adesea la conexiuni greșit identificate, lungimi incorecte ale cablurilor sau sertizări defectuoase. WIRE Mind traduce datele tehnice în instrucțiuni precise pentru mașini, eliminând aceste probleme de la sursă. Senzorii încorporați monitorizează calitatea în timp real - de exemplu, prin verificarea înălțimii de sertizare - astfel încât fiecare cablu să îndeplinească standardele industriale înainte de a ajunge în etapa de asamblare.

În construcția panourilor de control, un geamăn digital este o replică virtuală completă, bogată în date, a dulapului dvs. - creată înainte de începerea producției fizice. Acesta conține toate componentele, traseul cablurilor, punctul de conexiune și alocarea contactelor într-un singur model central. Gândiți-vă la aceasta ca la o schiță vie: în loc de un desen static, care este tipărit o singură dată și predat atelierului, gemenul digital evoluează odată cu proiectul și furnizează date precise și actualizate în fiecare proces din aval.

Acest lucru este important deoarece fluxurile de lucru tradiționale se bazează în mare măsură pe scheme pe hârtie care sunt interpretate manual în fiecare etapă - planificare, tăiere, asamblare, testare. Fiecare transfer introduce riscul de erori, informații învechite sau documentație inconsecventă. Un geamăn digital elimină aceste lacune, servind ca o singură sursă de adevăr de la care se informează direct toate sistemele și membrii echipei.

În practică, datele parcurg trei etape interconectate:

1. Procesul începe în sistemul ECAD, unde se naște geamănul digital. Un software precum DLW  sau WIRE Mind preia aceste date de producție brute, definește căile de ghidare și creează mănunchiuri de cabluri etichetate, optimizate conform cerințelor dumneavoastră de producție. Aceasta este etapa de pregătire a datelor digitale (transformarea datelor generice de cercetare și dezvoltare și a datelor de asistență într-un set de cabluri de producție secvențiale personalizate).

2. Datele optimizate sunt transferate direct la mașinile automatizate de procesare a cablurilor, cum ar fi Zeta 620 G2. Mașina urmează instrucțiunile digitale pentru a tăia, dezizola, sertiza și eticheta automat fiecare cablu, asigurând precizie repetabilă la fiecare conexiune individuală.

3. În timpul asamblării, geamănul digital continuă să ghideze procesul. Tehnicienii urmăresc informațiile imprimate direct pe fiecare cablu în loc să facă referințe la schemele pe hârtie - făcând fluxul de lucru accesibil chiar și personalului mai puțin specializat. În cele din urmă, fluxul de date se extinde la asigurarea calității. Instrumente precum NT600 sau software-ul de testare asistată verifică dacă fiecare conexiune corespunde planului digital original, închizând circuitul de la inginerie la testarea finală.

Rezultatul este un flux de lucru conectat, în care datele circulă fără probleme de la primul clic până la testul final. Acest lucru vă permite să paralelizați etapele de lucru - pregătirea mănunchiurilor de cabluri în timpul asamblării mecanice a dulapului.

Prin transferarea expertizei din mintea lor în fluxul dvs. de lucru digital - unde aceasta devine un activ permanent al companiei dvs.

Prin digitalizare, inginerii dvs. seniori definesc căi de rutare și reguli standardizate pentru gruparea cablurilor. Aceste cunoștințe sunt stocate într-un sistem central - o sursă unică de informare - care conduce producția mult timp după ce aceștia au plecat.

În practică, acest lucru înseamnă că experiența lor este integrată direct în proces. Mașinile automatizate produc pachete de cabluri pe baza regulilor optimizate definite de experții dumneavoastră. Instrumentele digitale oferă tehnicienilor instrucțiuni pas cu pas într-un format vizual, înlocuind nevoia de îndrumare constantă din partea personalului senior. Și deoarece informațiile de conectare sunt imprimate direct pe fiecare cablu etichetat, chiar și angajații mai puțin specializați pot oferi rezultate de înaltă calitate - reducând semnificativ timpul de instruire.

Un alt avantaj: în loc să-și petreacă anii rămași cu instruirea manuală repetitivă, inginerii dvs. seniori sunt liberi să se concentreze pe sarcini de inginerie de mare valoare.

Prin stabilirea unei punți digitale directe între datele dvs. tehnice și secția de producție. Un software precum WIRE Mind importă datele dumneavoastră de proiectare din sisteme ECAD, cum ar fi EPLAN, Zuken, ETAP, Siemens... pentru a numi doar câteva, le optimizează în pachete pregătite pentru producție și le trimite direct la mașinile automatizate de procesare a cablurilor. Dacă listele dumneavoastră de conexiuni sunt incomplete, DLW poate calcula lungimile cablurilor precise din desene 2D sau imagini de înaltă rezoluție, asigurându-vă că datele dumneavoastră sunt pregătite pentru preasamblarea automată chiar și la proiecte cu dimensiunea lotului 1.

Acest flux de lucru digital elimină, de asemenea, etichetarea manuală a cablurilor. Sistemele de marcare integrate etichetează fiecare cablu cu sursa și destinația sa în timpul procesării, astfel încât echipa dvs. să poată cabla dulapul pe baza informațiilor imprimate pe cabluri.

Creșterea eficienței este semnificativă. Digitalizarea permite pregătirea datelor, asamblarea mecanică, fabricarea mănunchiurilor de cabluri și rutarea cablurilor în paralel. Reducere a timpului total de cablare a dulapului cu până la 64 % și a timpului de cablare manuală cu până la 80 %. Și deoarece procesul este bazat pe date și intuitiv, angajații mai puțin specializați pot oferi rezultate de înaltă calitate.

Prin integrarea calității direct în proces, în loc să o verificați doar la final. Mașinile automatizate Zeta utilizează date tehnice precise pentru a tăia, dezizola și sertiza fiecare cablu cu o repetabilitate la nivel industrial. Fiecare cablu este etichetat clar cu sursa și destinația sa în timpul procesării, astfel încât lucrătorii de asamblare pot cabla dulapul pe baza informațiilor imprimate pe cablu - fără a face referire la schemele pe hârtie.

Senzorii integrați - cum ar fi KT236 - verifică fiecare conexiune în timp real și opresc erorile la sursă, înainte ca un cablu defect să ajungă în etapa de asamblare. Echipamentele specializate măsoară înălțimea de sertizare, forța de tragere și forța de sertizare pentru a se asigura că fiecare conexiune îndeplinește specificațiile exacte. Soluțiile noastre de calitate leagă totul: Acestea conectează dispozitivele dumneavoastră de măsurare la procesul de producție și eliberează seturile de cabluri pentru asamblare numai după ce valorile măsurate corespund datelor dumneavoastră țintă.

Rezultatul este un lanț de calitate continuu, de la datele tehnice până la testarea finală - reducând reprocesarea, scurtând timpul de depanare și făcând procesul de asamblare accesibil chiar și personalului mai puțin specializat.

Aceste două standarde sunt cele mai importante cadre de reglementare pentru constructorii de panouri de comandă care deservesc piețele internaționale - dar diferă în domeniul de aplicare și filozofie:

UL 508A este standardul de siguranță pentru panourile de comandă industriale din Statele Unite și Canada. Acesta acoperă siguranța electrică, rezistența mecanică și rezistența la foc și urmează o abordare prescriptivă: definește cerințele privind distanțarea electrică, protecția la scurtcircuit și selectarea componentelor - pot fi utilizate numai materialele listate în UL. Pentru conformitate sunt necesare scheme electrice detaliate, liste de componente cu marcaje UL, desene de dispunere și calcule SCCR (curent nominal de scurtcircuit).

IEC 61439 este standardul internațional pentru aparate de comutație și de comandă de joasă tensiune, adoptat pe scară largă în Europa ca EN 61439. Domeniul său de aplicare este mai larg decât UL 508A, acoperind ansambluri electrice întregi, inclusiv aparate de comutație și panouri de distribuție. În loc să prescrie reguli de construcție, subliniază verificarea designului bazată pe performanță prin testare, comparare cu un design de referință verificat sau evaluare tehnică. Pentru piața europeană, conformarea necesită, de asemenea, o Declarație de conformitate și o fișă de date cu referințe la Directiva privind joasa tensiune și Directiva privind compatibilitatea electromagnetică.

Dacă panourile dvs. sunt livrate la nivel global, proiectarea pentru ambele standarde de la început permite o economie semnificativă de lucrări ulterioare.

Complexitatea conformității duale este un alt motiv pentru care un flux de lucru digitalizat, bazat pe date, este util. Dacă datele dumneavoastră tehnice intră în producție dintr-o singură sursă de informare, reduceți riscul de erori manuale care duc la neconformitate - indiferent de standardul aplicabil.
