Ventaja competitiva gracias a procesos digitalizados y automatizados

La automatización y la digitalización ofrecen un camino claro hacia el futuro, incluso para volúmenes más pequeños. La clave es que el proceso de montaje sea más intuitivo introduciéndolo paso a paso.

Las soluciones de software como WIRE Mind o DLW crean un “gemelo digital” de su armario que actúa como una fuente central de verdad para todo su equipo. En lugar de que sean necesarios expertos para descifrar complejos esquemas en papel, su equipo trabaja con conjuntos de cables etiquetados y optimizados para el montaje, en los que cada cable está claramente marcado con su origen y destino.

El impacto es significativo: el cableado representa hasta el 49 % del tiempo total de trabajo en la construcción de armarios. La automatización de la producción de cables puede reducir el tiempo de procesamiento por cable hasta en un 64 % para el tamaño de 1 lote y hasta en un 80 % para la producción en serie, reduciendo el tiempo de procesamiento total en más de un 30 %.

Por supuesto. La automatización es un viaje, no un salto individual, y funciona para empresas de todos los tamaños.

El mejor punto de partida son sus datos. El software basado en la nube le permite centralizar el conocimiento del proyecto a la vez que garantiza que se alcance la calidad mínima de los datos. Los datos se convierten en una fuente individual de verdad que conecta los datos de ingeniería directamente con la producción. Sin documentación en papel compleja, sin grandes inversiones iniciales.

Si desea ver los beneficios antes de invertir en equipos, nuestro servicio de fabricación de cables es un primer paso práctico con un compromiso mínimo: nos envía sus datos y recibe juegos de cables listos para instalar. Esto le permite desglosar el proyecto en pasos manejables. En primer lugar, compruebe que los datos se puedan digitalizar. A continuación, ajuste su proceso con una secuenciación mejorada del conjunto de cables. Y, por último, invierta en el equipo real una vez que se haya confirmado el retorno de la inversión. Y a medida que su volumen crece, la arquitectura se adapta a usted.

Tan pronto como su empresa sienta la presión de la escasez de mano de obra calificada o el aumento de los costos de los errores manuales. Aunque muchos asumen que la automatización solo es para la producción en serie de alto volumen, soluciones como la familia Zeta están diseñadas para funcionar de forma eficiente incluso para paneles personalizados y tamaños de 1 lote.

El cableado suele representar casi la mitad del tiempo total de producción. La introducción de la automatización reduce el tiempo de procesamiento por cable hasta en un 64 % para paneles individuales y hasta en un 80 % para la producción en serie. El desperdicio de material se elimina prácticamente, ya que las máquinas procesan cada cable según especificaciones exactas basadas en sus datos de planificación digital. Los cambios automatizados para diferentes tipos de cables y el marcado por inyección de tinta integrado mantienen la producción en marcha sin interrupciones.

La automatización también elimina las fuentes comunes de reprocesamiento. En lugar de que los técnicos pasen horas interpretando esquemas en papel, la información de conexión se imprime directamente en cada cable. Las máquinas cortan, desforran y engastan según instrucciones digitales precisas, y la monitorización de la calidad en tiempo real verifica cada conexión.

Dado que máquinas como la Zeta 620 G2 producen mazos de cables etiquetados y optimizados para el montaje, los empleados menos especializados pueden realizar tareas de cableado, liberando a sus expertos para retos de ingeniería más complejos.

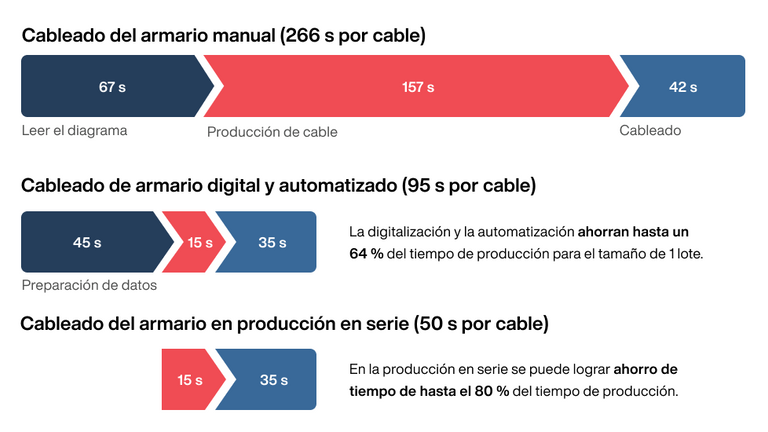

Tenga en cuenta que: el cableado puede representar hasta el 49 % del tiempo total de producción. La introducción de la automatización y el flujo de trabajo paralelo significa que su operador instalará un cable cada 35 s (en lugar de 266 s).

El retorno de la inversión va más allá de la velocidad. Máquinas como la Zeta 620 G2 producen mazos de cables etiquetados de longitud exacta, lo que significa que los empleados menos especializados pueden manejar el montaje mientras sus expertos se centran en tareas de ingeniería complejas. Se elimina prácticamente el desperdicio de material debido a errores de corte manual, a menudo de hasta el 20 %. Y los cambios integrados para diferentes tipos de cables mantienen la producción en marcha sin interrupciones.

La automatización también aborda una fuente importante de reprocesamiento: los errores humanos. El procesamiento manual suele provocar una conexión incorrecta, longitudes del cable incorrectas o engastes defectuosos. WIRE Mind traduce los datos de ingeniería en instrucciones precisas de la máquina, evitando estos problemas en el origen. Los sensores integrados verifican la calidad en tiempo real, por ejemplo, comprobando la altura de engaste, para que cada cable cumpla con los estándares industriales antes de llegar a la etapa de ensamblaje.

En la construcción de paneles de control, un gemelo digital es una réplica virtual completa y rica en datos de su armario, creada antes de que comience la producción física. Contiene todos los componentes, rutas de cables, puntos de conexión y asignaciones de terminales en un modelo central. Piense en ello como un plano vivo: en lugar de un dibujo estático que se imprime una vez y se entrega al taller, el gemelo digital evoluciona a lo largo del proyecto e introduce datos precisos y actualizados en cada proceso posterior.

Esto es importante porque los flujos de trabajo tradicionales dependen en gran medida de esquemas en papel que se interpretan manualmente en cada etapa: planificación, corte, montaje y pruebas. Cada entrega introduce el riesgo de errores, información obsoleta o documentación incoherente. Un gemelo digital elimina estas brechas al servir como una única fuente de verdad de la que se derivan directamente todos los sistemas y miembros del equipo.

En la práctica, los datos fluyen a través de tres etapas conectadas:

1. El proceso comienza en su sistema ECAD, donde nace el gemelo digital. Software como DLW o WIRE Mind toman estos datos de producción brutos, definen rutas de enrutamiento y crean mazos de cables etiquetados optimizados para sus requisitos de producción. Esta es la etapa de preparación de datos digitales (transformación de datos genéricos de investigación y desarrollo y soporte en un conjunto de cables de producción secuenciados personalizados).

2. Estos datos optimizados se transfieren directamente a máquinas automatizadas de procesamiento de cables como la Zeta 620 G2. La máquina sigue las instrucciones digitales para cortar, desforrar, engastar y etiquetar cada cable automáticamente, lo que garantiza una precisión repetible en cada conexión individual.

3. Durante el montaje, el gemelo digital sigue guiando el proceso. Los técnicos siguen la información impresa directamente en cada cable en lugar de hacer referencia a esquemas en papel, lo que hace que el flujo de trabajo sea accesible incluso para personal menos especializado. Finalmente, el flujo de datos se extiende al control de calidad. Herramientas como NT600 o el software de pruebas asistidas verifican que cada conexión coincida con el plan digital original, cerrando el bucle desde la ingeniería hasta la prueba final.

El resultado es un flujo de trabajo conectado en el que los datos se mueven sin problemas desde el primer clic hasta la prueba final. Esto le permite realizar pasos de trabajo en paralelo, preparando mazos de cables mientras el armario se monta mecánicamente.

Al trasladar su experiencia de sus mentes a su flujo de trabajo digital, donde se convierte en un activo permanente de su empresa.

A través de la digitalización, sus ingenieros sénior definen rutas de enrutamiento y reglas estandarizadas para el agrupamiento de cables. Estos conocimientos se almacenan en un sistema central, una única fuente de verdad, que impulsa la producción mucho después de que se haya movido.

En la práctica, esto significa que su experiencia se integra directamente en el proceso. Las máquinas automatizadas producen mazos de cables basados en reglas optimizadas definidas por sus expertos. Las herramientas digitales proporcionan a los técnicos instrucciones paso a paso en un formato visual, sustituyendo la necesidad de una orientación constante por parte del personal sénior. Y como la información de conexión se imprime directamente en cada cable etiquetado, incluso los empleados menos especializados pueden ofrecer resultados de alta calidad, lo que reduce significativamente el tiempo de capacitación.

Otra ventaja: en lugar de pasar los años restantes en instrucciones manuales repetitivas, sus ingenieros sénior están libres de centrarse en tareas de ingeniería de alto valor.

Estableciendo un puente digital directo entre sus datos de ingeniería y la planta de producción. Un software como WIRE Mind importa sus datos de diseño de sistemas ECAD como EPLAN, Zuken, ETAP, Siemens, etc., los optimiza en paquetes listos para la producción y los envía directamente a máquinas automatizadas de procesamiento de cables. Si sus listas de conexión están incompletas, DLW puede calcular longitudes del cable precisas a partir de planos 2D o imágenes de alta resolución, lo que garantiza que sus datos estén listos para el premontaje automatizado incluso para proyectos de tamaño de 1 lote.

Este flujo de trabajo digital también elimina el etiquetado manual de cables. Los sistemas de marcado integrados etiquetan cada cable con su origen y destino durante el procesamiento, para que su equipo pueda cablear el armario basándose exclusivamente en la información impresa en cada cable.

Las ganancias de eficiencia son significativas. La digitalización permite que la preparación de datos, el montaje mecánico, la fabricación de los mazos de cables y el enrutamiento de los cables se ejecuten en paralelo. Reducción del tiempo total de cableado del armario en hasta un 64 % y del tiempo de cableado manual en hasta un 80 %. Y como el proceso está basado en datos e intuitivo, los empleados menos especializados pueden ofrecer resultados de alta calidad.

Integrando la calidad directamente en el proceso en lugar de simplemente comprobarla al final. Las máquinas Zeta automatizadas utilizan datos de ingeniería precisos para cortar, desforrar y engastar cada cable con una repetibilidad de nivel industrial. Cada cable está claramente etiquetado con su origen y destino durante el procesamiento, de modo que los trabajadores de montaje pueden cablear el armario basándose únicamente en la información impresa en el cable, sin necesidad de hacer referencia a esquemas en papel.

Los sensores integrados, como el KT236, comprueban cada conexión en tiempo real y detienen los errores en el origen antes de que un cable defectuoso llegue a la fase de montaje. El equipo especializado mide la altura de engaste, la fuerza de extracción y la fuerza de engaste para garantizar que cada conexión cumpla con las especificaciones exactas. Nuestras soluciones de calidad lo unen todo: conectan sus medidores con el proceso de producción y solo liberan los conjuntos de cables para el montaje cuando el valor medido coincide con sus datos objetivo.

El resultado es una cadena de calidad continua desde los datos de ingeniería hasta la prueba final, lo que reduce el reprocesamiento, acorta el tiempo de resolución de problemas y hace que el proceso de montaje sea accesible incluso para personal menos especializado.

Estos dos estándares son los marcos normativos más importantes para los fabricantes de paneles de control que atienden a mercados internacionales, pero difieren en alcance y filosofía:

UL 508A es el estándar de seguridad para paneles de control industriales en Estados Unidos y Canadá. Cubre la seguridad eléctrica, la resistencia mecánica y la resistencia al fuego, y sigue un enfoque prescriptivo: define los requisitos de separación eléctrica, protección contra cortocircuitos y selección de componentes; solo se pueden utilizar materiales UL. Para la conformidad, son necesarios esquemas eléctricos detallados, listas de componentes con marcas UL, planos de disposición y cálculos de SCCR (corriente nominal de cortocircuito).

IEC 61439 es el estándar internacional para los conjuntos de celdas y equipos de control de baja tensión, ampliamente adoptado en Europa como EN 61439. Su alcance es más amplio que UL 508A, cubriendo conjuntos eléctricos completos, incluidos cuadros de distribución y paneles de distribución. En lugar de prescribir reglas de construcción, enfatiza la verificación del diseño basada en el rendimiento a través de pruebas, comparación con un diseño de referencia verificado o evaluación de ingeniería. Para el mercado europeo, también es necesaria una Declaración de conformidad y un archivo técnico con referencia a la Directiva de baja tensión y a la Directiva de compatibilidad electromagnética.

Si sus paneles se envían a nivel mundial, diseñar para ambos estándares desde el principio ahorra un reprocesamiento significativo más adelante.

La complejidad del doble cumplimiento es otra razón por la que un flujo de trabajo digitalizado y basado en datos vale la pena. Cuando sus datos de ingeniería fluyen desde una fuente individual de verdad a la producción, reduce el riesgo de errores manuales que conducen a la no conformidad, independientemente del estándar aplicable.
