Presná montáž káblového zväzku s krútenými vodičmi
Séria Omega 8xx vyrába palety kompletne zmontovaných jednotlivých a krútených káblových zväzkov plne automaticky a mimoriadne efektívne.
Spracovanie vodičov

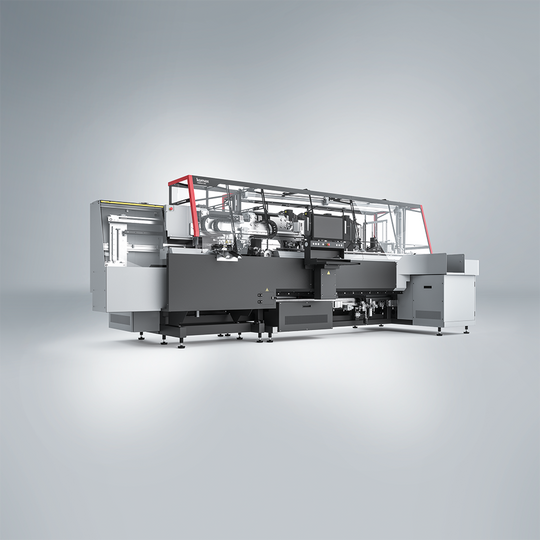

Omega 850
Stroj na montáž vodičov Omega 840/850 vyrába automaticky káblové zväzky s jednotlivými vodičmi s prierezom 0,13 -2,5 mm2, ako aj zatáčané vodiče.
Kľúčové témy
Optický merací systém TPMS na správne meranie kontaktov
Krútené vodiče sa merajú optickým meracím systémom TMPS a uhol je zarovnaný tak, aby sa zabezpečilo správne umiestnenie plne automaticky.
Privádzací systém pre krútený vodič
Krútené vodiče vyrobené napríklad na zariadení Sigma sa privádzajú pomocou kazety a dvojité rotačné chápadlo ich automaticky odoberá.
Efektívna montáž krútených vodičov
Dve vkladacie hlavy vkladajú krútené vodiče správne, plne automaticky, presne a bez zásahu používateľa do puzdra.
Technické údaje
| Specification name | Specification value |
|---|---|
| Max. vonkajší priemer vodiča (krútený pár) | 1.6 mm |
| Čas cyklu na naloženie (krútený pár) | 2.2 – 4.4 sec |
| Max. prierez vodiča (krútený pár) | 0.75 mm² |
| Min. prierez vodiča (krútený pár) | 0.13 mm² |
| Najkratšia dĺžka kábla, jednostranné spracovanie min. | 240 mm |
| Najkratšia dĺžka kábla, obojstranné spracovanie min. | 300 mm |
Funkcie spracovania
Strihanie na dĺžku
Strihanie vytiahnutých pramienkov/nulový rez
Úplné odizolovanie
Čiastočné odizolovanie
Spracovanie kábla s dvojitým plášťom
Krimpovanie/programovateľná výška krimpu
