直感的なインターフェースを備えた10インチカラータッチスクリーン
10インチカラータッチスクリーンには、ジョブ作成と加工データプログラムの機能が分かりやすく配置されています。重要なパラメータに焦点を当てることで、操作を簡単にします。
電線加工

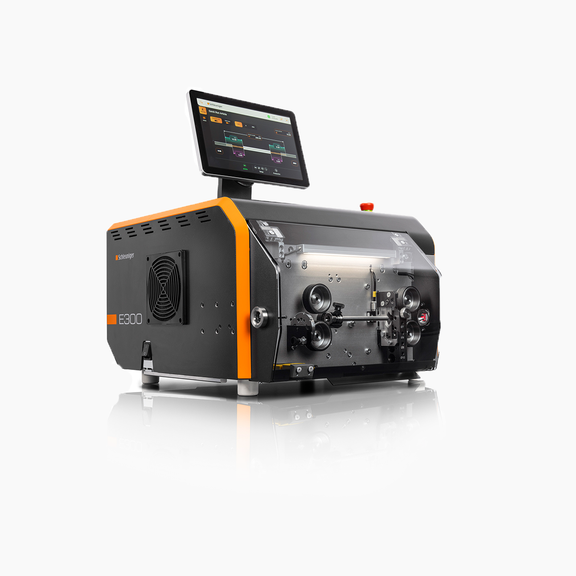

測長切断ストリップシリーズ E300
測長切断ストリップシリーズ E300 は、導体断面積が 0.05～10 mm²（36～8 AWG）で、長さが 0.3～8.0 mm（0.012～0.31 インチ）の電線、チューブ、テープ状ケーブル、多芯ケーブルの切断およびストリップします。
ハイライト
ショートピースキット付き2 in 1クイックチェンジ送りユニット
E300には、ローラードライブに適した2 in 1クイックチェンジ送りユニットが装備されており、このユニットには短尺ケーブル加工用のショートピースキットが含まれています。
プログラム可能な接触圧力を備えたベルトローラードライブ
ケーブルを正確に取り扱うため、Cut & Strip Family E300にはベルト付きローラードライブが付属しています。プログラム可能なフィードユニットにより、非常に微細でターゲットを絞った調整が可能です。
技術データ
| Specification name | Specification value |
|---|---|
| 電線の最小導体断面積 | 0.05 - 10 mm² |
| 電線の長さ / ショートモード | 18 mm（0.70 インチ）～1,000,000mm（39,370 インチ）、残った被覆の長さを測定した場合 18 mm（0.70 インチ） |
| 電線外径の範囲 | 0.012 - 0.31 in |
| インターフェース | USB-A、USB-C、SMI（D-Sub 15 ピン）、イーサネット、ESC（緊急停止回路） |
| 電線の長さ / 規格モード | 48mm（1.89 インチ）～1,000,000mm（39,370 インチ） |
| 単線の導体断面積 | 0.05 - 1.5 mm² |
処理能力
指定長で切断
フルストリップ
セミストリップ
中間ストリップ
平形多心ケーブルを指定長で切断
多心ケーブル加工
ダウンロード
- Cut & Strip Family E300
PDF | 英語 | 0.8 MB
- Cut & Strip Family E300
PDF | ドイツ語 | 1.2 MB
- Cut & Strip Family E300
PDF | 中国語 | 1.4 MB
- Cut & Strip Family E300
PDF | スペイン語 | 1.2 MB
- Cut & Strip Family E300
PDF | 日本語 | 1.6 MB
