自動化とデジタル化は、少量生産の場合であっても、明確な道筋を示してくれます。重要なのは、組み立ての工程を段階的に提示することで、そのプロセスをより直感的なものにすることです。

WIRE MindやDLWといったソフトウェアソリューションは、キャビネットの「デジタルツイン」を構築し、チーム全体にとっての信頼できる唯一の情報源として機能します。専門家に複雑な紙の回路図を解読してもらう代わりに、チームは組み立てに最適化された、ラベル付きのワイヤセットを使用します。このセットでは、すべてのワイヤにその起点と終点が明確に記されています。

その影響は大きくなります：キャビネット構築において、配線作業は総作業時間の最大49％を占めています。ワイヤ生産の自動化により、ロットサイズ1の場合、1本あたりの処理時間を最大64％、連続生産の場合は最大80％短縮でき、全体的なスループット時間を30％以上短縮できます。

もちろんです。自動化は一足飛びに達成できるものではなく、長い道のりです。そして、企業の規模を問わず、どの企業にも有効です。

まずは、手元にあるデータから始めるのが一番です。クラウドベースのソフトウェアを使用すると、最小限のデータ品質を確保しながら、プロジェクト知識を一元化できます。データは、設計データを生産に直接接続する信頼できる唯一の情報源になります。複雑な紙ベースの文書化が不要で、多額の初期投資も不要です。

設備への投資を行う前にそのメリットを確認したい場合は、当社のワイヤ製造サービスが、最小限の負担で始められる実用的な第一歩となります：お客様からデータをお送りいただければ、すぐに取り付け可能なワイヤセットをお届けします。これにより、プロジェクトを管理可能なステップに分割できます。まず、データをデジタル化できるか確認します。次に、ワイヤセットの順序を見直して、工程を調整します。そして最後に、ROIが確認できたら、実際の設備への投資を行います。そして、生産量が増加するにつれて、アーキテクチャもそれに合わせて拡張されます。

御社の事業において、熟練労働者の不足や人為的ミスによるコスト増というプレッシャーを感じ始めたらすぐに。自動化は大量生産に限られていると考える人もいますが、Zetaファミリーのようなソリューションは、カスタムパネルやバッチサイズ1でも効率的に動作するように設計されています。

通常、配線は全生産時間のほぼ半分を占めます。自動化の導入により、個々のパネルではワイヤごとの加工時間が最大64%短縮され、連続生産では加工中の時間が最大80%短縮されます。機械はデジタル計画データに基づいてすべてのワイヤを正確な仕様に合わせて加工するため、材料の無駄がほぼなくなります。さまざまなワイヤの種類に合わせた自動段取り替えとインクジェットマーキングにより、生産を中断することなく継続します。

また、自動化により、手直しの一般的な原因も排除されます。技術者が紙の回路図を何時間もかけて読み解く代わりに、各ワイヤに接続情報が直接印刷されています。機械は、精密なデジタル指示に従って切断、ストリップ、クリンプを行い、リアルタイムの品質監視により、接続が行われるたびにその品質が確認されます。

Zeta 620 G2のような機械は、組立工程に最適化されたラベル付きのワイヤ束を生産するため、専門知識がそれほど高くない従業員でも配線作業を担当できるようになります。これにより、専門家はより複雑な技術的課題に取り組む時間を確保できます。

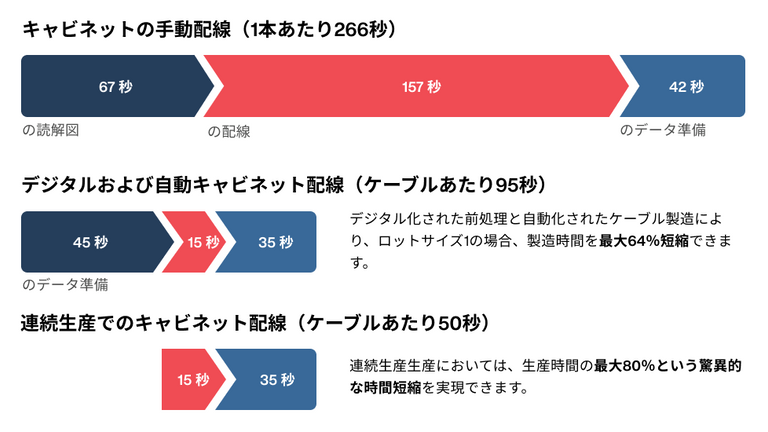

考えてみてください：配線は、合計生産時間の最大49%を占めます。自動化と並行作業プロセスを導入することで、オペレーターは35秒ごとに1本のワイヤを取り付けることができるようになります（従来は266秒かかっていました）。

投資対効果は、単なるスピードだけにとどまりません。Zeta 620 G2のような機械は、正確な長さのラベル付きワイヤ束を生産します。これにより、専門知識がそれほど高くない従業員でも組み立て作業を担当できるようになり、専門家は複雑な設計業務に集中することができます。手作業による切断ミスに起因する材料のロスは、しばしば20％にも達することがありますが、これが事実上解消されます。また、さまざまなワイヤの種類に対応した統合型切り替え機能により、生産を中断することなく円滑に進めることができます。

自動化は、手直しの主な要因に対処するものでもあります：ヒューマンエラーです。手作業による処理では、接続の誤り、ワイヤの長さの不備、あるいはクリンプ不良が生じることがよくあります。WIRE Mindは、設計データを正確な機械命令に変換することで、こうした問題を根本から未然に防ぎます。内蔵センサーが、例えばクリンプ高さを確認するなどして、リアルタイムで品質を検証するため、すべてのワイヤは組立工程に進む前に産業規格を満たしていることが保証されます。

コントロールパネルの構築において、デジタルツインとは、実物の生産が始まる前に作成される、キャビネットの完全かつデータ豊富な仮想レプリカのことです。これには、すべてのコンポーネント、ワイヤ経路、接続点、および端子の割り当てが、1つの中央モデルにまとめられています。これを生き生きとした設計図だと考えてみてください：一度印刷して現場に渡すだけの静的な図面とは異なり、デジタルツインはプロジェクトの進行に合わせて進化し、正確かつ最新のデータを下流のあらゆるプロセスに提供します。

これが重要なのは、従来のワークフローでは、計画、切断、組み立て、試験いった各段階で手作業によって解釈される紙の回路図に大きく依存しているからです。引き継ぎのたびに、誤りや情報の陳腐化、あるいは文書化の不整合といったリスクが生じます。デジタルツインは、すべてのシステムやチームメンバーが直接参照できる唯一の信頼できる情報源として機能することで、こうした情報の不整合を解消します。

実際には、データは相互に接続された3つの段階を経て処理されます：

1. このプロセスは、ECADシステムから始まり、そこでデジタルツインが生まれます。DLWやWIRE Mindといったソフトウェアは、この生の生産データを取り込み、配線経路を定義し、お客様の生産要件に合わせて最適化されたラベル付きワイヤ束を作成します。これはデジタルデータ準備段階です（一般的な研究開発データおよび支援データを、カスタマイズされた順序付き生産用ワイヤセットに変換する工程）。

2. その最適化されたデータは、Zeta 620 G2などの自動ワイヤ加工機に直接転送されます。この機械はデジタル指令に従って、すべてのワイヤを自動的に切断、ストリップ、クリンプ、およびラベル付けを行い、すべての接続において再現性のある精度を確保します。

3. 組み立て工程においても、デジタルツインは引き続き加工を導いていきます。技術者は紙の回路図を参照するのではなく、各ワイヤに直接印刷された情報に従って作業を行うため、専門知識がそれほど深くないスタッフでも作業の流れを容易に把握することができます。最後に、データフローは品質保証の段階にまで及んでいます。NT600や支援型試験ソフトウェアなどのツールは、すべての接続が元のデジタル設計図と一致していることを確認し、設計から最終試験までの一連のプロセスを完結させます。

その結果、最初のクリックから最終試験に至るまで、データがシームレスに移動する連携されたワークフローが実現されます。これにより、作業工程を並行して進めることが可能になります。つまり、キャビネットの機械的な組み立てが行われている間に、ワイヤ束の準備を行うことができます。

専門知識を頭の中だけにとどめず、デジタルワークフローに取り入れることで、それが御社の恒久的な資産となります。

デジタル化を通じて、御社のベテランエンジニアが配線経路やワイヤ束の標準化されたルールを定義します。この知識は、担当者が退職した後も長きにわたり生産活動を支え続ける、中央システム（信頼できる唯一の情報源）に蓄積されています。

実際には、これはその経験がプロセスに直接組み込まれていることを意味します。自動化された機械は、専門家が定義した最適化されたルールに基づいてワイヤ束を製造します。デジタルツールは、技術者に視覚的な形式で段階的な手順を提示するため、上級スタッフによる絶え間ない指導が不要になります。また、各ラベル付きワイヤに接続情報が直接印刷されているため、専門知識があまりない従業員でも高品質な成果を上げることができ、研修時間を大幅に短縮できます。

さらに利点があります：残りのキャリアを単調な手作業による指導に費やす代わりに、シニアエンジニアたちは、付加価値の高い設計業務に集中できるようになります。

お客様の設計データと生産現場の間に、デジタルによる直接的な架け橋を構築します。WIRE Mindのようなソフトウェアは、EPLAN、Zuken、ETAP、Siemensなど（これらに限定されません）のECADシステムから設計データをインポートし、生産準備の整ったバンドルに最適化した上で、自動ワイヤ加工機に直接送信します。接続リストが不完全な場合でも、DLWは2D図面や高解像度の画像から正確なワイヤ長さを算出できるため、ロットサイズ1のプロジェクトであっても、自動事前組立に必要なデータを確実に準備できます。

このデジタルワークフローにより、手作業によるワイヤのラベル付けも不要になります。統合マーキングシステムは、加工中にすべての配線にその起点と終点を表示するため、チームは各ワイヤに印刷された情報のみに基づいてキャビネットの配線作業を行うことができます。

効率性が大幅に向上します。デジタル化により、データ準備、機械的組立、ワイヤ束の製造、およびワイヤ作業を並行して行うことが可能になります。これにより、キャビネット全体の配線時間を最大64％、手作業による配線時間を最大80％削減できます。また、このプロセスはデータに基づいており、直感的に操作できるため、専門知識がそれほどない従業員でも高品質な成果を上げることができます。

単に最終段階で品質をチェックするのではなく、プロセスそのものに品質を組み込むことで。自動化されたZetaマシンは、精密な技術データに基づき、すべてのワイヤを工業用レベルの再現性をもって切断、ストリップ、クリンプを行います。加工工程では、各ワイヤに起点と終点が明確に表示されるため、組立作業員は紙の回路図を参照することなく、ワイヤに印刷された情報のみに基づいてキャビネットの配線を行うことができます。

KT236などの内蔵センサーは、各接続をリアルタイムで検証し、不良なワイヤが組み立て工程に到達する前に、その発生源でエラーを未然に防ぎます。専用の測定機器を用いて、クリンプハイト、引き抜き力、クリンプフォースなどを測定し、各接続部が正確な仕様を満たしていることを確認します。当社の高品質なソリューションが、これらすべてを結びつけます：測定機器を生産プロセスに連携させ、測定値が目標データと一致した場合にのみ、組立用のワイヤセットをリリースします。

キャビネットの配線が完了したら、自動化された電気試験により、出荷前にすべての接続を目標配線と比較します。

その結果、設計データから最終試験に至るまで一貫した品質管理体制が構築され、手直しの削減、トラブルシューティング時間の短縮、さらには専門知識がそれほど高くないスタッフでも組み立て工程を円滑に進められるようになります。

これら2つの規格は、国際市場向けにコントロールパネルを製造するメーカーにとって最も重要な規制の枠組みですが、その適用範囲や理念は異なります。

UL 508Aは、米国およびカナダにおける産業用コントロールパネルの安全規格です。これには、電気的安全性、機械的強度、耐火性が含まれており、規定主義的なアプローチを採用しています：この規格では、電気的間隔、短絡保護、および部品の選定に関する要件を定めており、UL認定部品のみを使用することができます。コンプライアンスを満たすには、詳細な電気回路図、ULマーク付きの部品リスト、配置図、およびSCCR（短絡電流定格）の計算が必要です。

IEC 61439は、低電圧開閉装置および制御装置アセンブリに関する国際規格であり、欧州ではEN 61439として広く採用されています。その適用範囲はUL 508Aよりも広く、開閉装置や配電盤を含む電気アセンブリ全体を網羅しています。建設に関する規則を規定するのではなく、試験、検証済みの参照設計との比較、あるいは技術的評価を通じて、性能ベースの設計検証を重視しています。欧州市場向けの場合、コンプライアンス要件として、適合宣言書に加え、低電圧指令およびEMC指令を参照した技術ファイルも必要となります。

パネルを世界中に発送する場合、最初から両方の規格に対応した設計をしておけば、後々の手直しを大幅に減らすことができます。

デュアルコンプライアンスの複雑さは、データ駆動型でデジタル化されたワークフローが成果をもたらすもう一つの理由です。信頼できる唯一の情報源から生産工程へと設計データが流れるようにすれば、適用される規格にかかわらず、不適合につながる人為的ミスのリスクを低減できます。

自動配線テスターはキャビネットの端子およびコネクタに接続し、1回の試験で全ての接続をチェックします：導通、短絡、保護接地、絶縁のチェックを行います。機能試験を行うことで、テスターはリレーや端子にも通電し、その背後の回路も自動的にチェックします。機能試験を行うことで、テスターはリレーやコンタクターにも通電し、その背後の回路も自動的にチェックします。

NT 600やNT 700などの据え置き型テスターは、工場内での試験に適しており、KT 236の可搬型テスターであれば現場でも使用可能です。

IEC 61439-1に準拠し、組み立てられた各キャビネットは定期的な電気的検証を受けます。通常、これには保護接地（PE）回路のチェック、内部配線および接続の検証、さらに高電圧耐圧（ハイポット）試験または絶縁抵抗測定によって絶縁の健全性を確認することが含まれます。

自動テスターは、あらかじめ設定された試験プログラムでこれらのチェックを実行し、各キャビネットの結果を記録します。

それは、接続の数とキャビネットがどのように構成されているかによって異なります。ある事例では、手作業で行っていた機能試験に約4時間かかっていたものが、NT 600を使用することで3分未満で完了しました。キャビネットの規模によっては、手作業での試験にはさらに時間がかかる場合があります。試験自体による時間短縮に加え、より大きなメリットは、試運転中に故障が見つかることがなくなったことです。

自動化された試験は、各結果が試験レポートに記録されるため、品質とトレーサビリティも向上させます。

いいえ。adaptronicのUniCADソフトウェアは、接続リストをインポートし、試験プログラムの約80％を自動的に生成します。頻繁に製造されるキャビネットタイプの場合、カスタマイズされたソリューションで試験プログラム全体を自動的に生成できます。これは、特に個別のキャビネットを製造するパネルショップにおいて重要です。手動プログラミングを行うと試験によって節約できる時間が損なわれてしまうからです。

例えば、床置き型のランプを考えてみてください：ケーブルはプラグからスイッチに、そして電球へと接続されています。スイッチがオフの状態では、スイッチまでの接続しか測定できません。機能試験ではスイッチをオンにして、プラグから電球までの経路全体をチェックします。コントロールキャビネットでは、リレーやコンタクターがスイッチの役割を担います。テスターは、リレーやコンタクターを作動させるために必要な電圧を供給し、それらを順番に切り替え、その背後の回路をすべて自動的に検証します。
