A família Cut & Strip E400 processa cabos, tubos, fitas e cabos multicondutores de 0,8 — 12,5 mm (0,032 — 0,49") com seções transversais de 0,14 — 16 mm² (26 — 6 AWG).

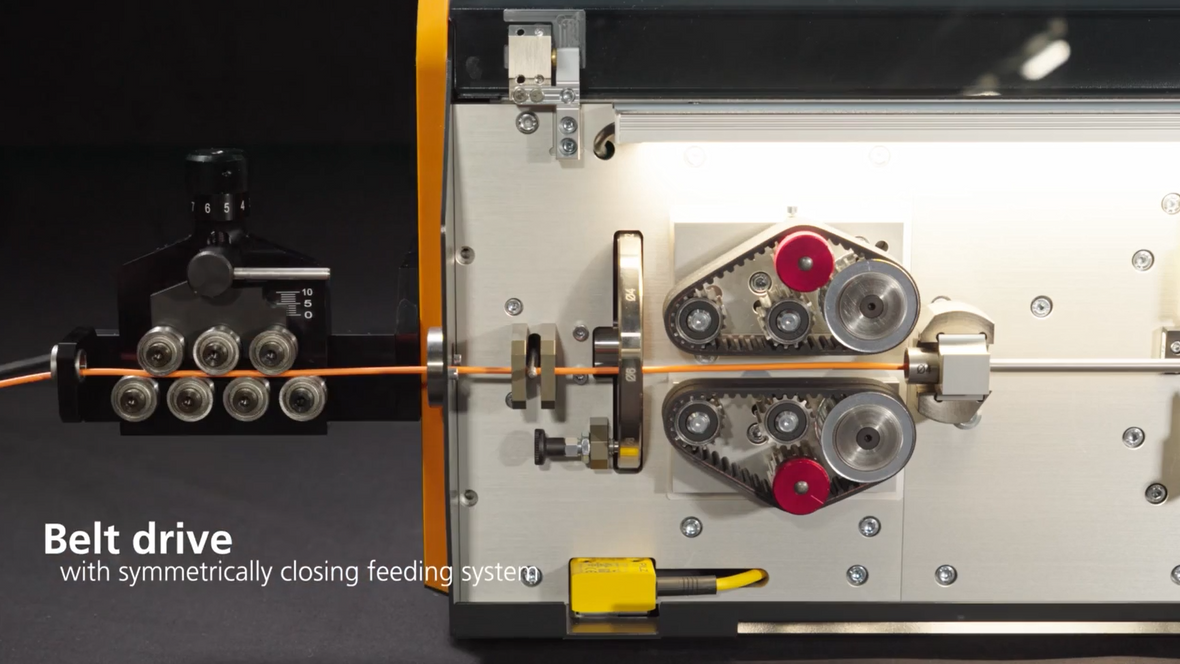

O acionamento por correia revestida durável da linha Cut & Strip E400 garante o transporte ideal de cabos. A pressão de contato é programável para alimentação do cabo finamente direcionada.
A E400 é equipada com uma unidade de corte de alta resolução e eixos de fixação de alta precisão. Um kit de peças curtas para o processamento de cabos curtos já vem integrado no acionador por correia.
A tela intuitiva facilita a criação de tarefas. O software S.Drive orienta o operador por meio da configuração e ajuda na resolução de problemas fornecendo informações na IHM.
| Specification name | Specification value |
|---|---|
| Diâmetro externo do cabo mín. | 0.8 mm |
| Faixa de diâmetro externo do cabo | 0.032 - 0.49 in |
| Comprimento do cabo/modo padrão | 23 mm (0,90") -1.000.000mm (39.370") |
| Seção transversal do cabo mín. | 0.14 - 16 mm² |
| Interfaces | USB-A, USB-C, Ethernet SMI (D-Sub de 15 pinos), ESC (Circuito de parada de emergência) |
| Fio sólido da secção transversal do condutor | 0.05 - 2 4 mm² |
PDF | inglês | 0.8 MB
PDF | alemão | 0.7 MB
PDF | japonês | 1.1 MB
PDF | espanhol | 0.7 MB
PDF | chinês | 0.9 MB
