Sertissage de câbles

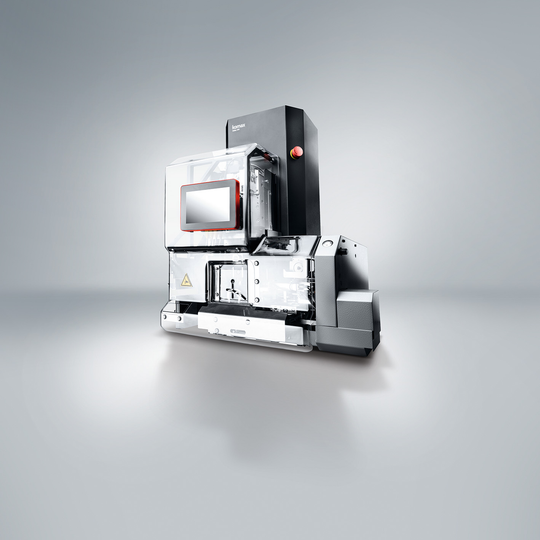

Delta 220

Le modèle de base Delta220 est une machine programmable avec surveillance de la force de sertissage et réglage manuel de la hauteur de sertissage. En option avec unité de dénudage et coupe-pièces mauvaises.

Parler à un expert

Points forts

Système modulaire

Flexibilité de l’expérience

Outils qualité

Logiciels et réseaux

Essai de traction
Q2205
L’appareil de mesureQ2205 mesure, à une vitesse d’extraction définie de 25 ou 50mm/min, les forces d’extraction de 20 à 500 N en tant que module dans une machine de traitement de câbles.
En savoir plus
Essai de traction
Q1210
Le module de mesure de précisionQ1210 pour les machines de traitement de câbles mesure les forces d’extraction de 20 à 1000 N avec une vitesse d’extraction allant jusqu’à 200mm/min.
En savoir plus
Mesure de la hauteur de sertissage
Komax 341
L’outil de mesure de la hauteur de sertissage Komax341 mesure les contacts jusqu’à une hauteur de 8mm et les compare à la hauteur de sertissage théorique. La production n’est pas lancée tant qu’il n’y a pas de correspondance.
En savoir plus
Vérification de l’équipement
Crimp Module Analyzer
L’appareil de mesure de la qualité CMA permet de mesurer et de contrôler la stabilité du module de sertissage en μm via un simulateur de force à deux niveaux.
En savoir plus
Outils qualité du logiciel
CFAlab
Le logiciel CFA-Lab pour PC exploite les données de surveillance de la force de sertissage CFA/CFA+ des machines et modules de sertissage. L’optimisation des réglages permet de minimiser les rejets.
En savoir plus

Données techniques

Métrique Système impérial

Delta 220 specifications
Specification name	Specification value
Longueur de dénudage min.	0.1 mm
Longueur de dénudage max.	13 mm
Longueur d’enlèvement de la gaine min.	33 mm
Longueur d’enlèvement de la gaine avec option «longueur d’enlèvement de gaine courte» min.	23 mm
Section de câble sertissage min.	0.03 mm²
Section de câble sertissage max.	6.6 mm²
