36 de variante de cabluri disponibile în schimbătorul de fire
Procesele automatizate reduc timpul de producție cu până la 50 de procente. Schimbătorul automat de cabluri furnizează până la 36 de cabluri diferite fără reechipare.
Producția de mănunchiuri de cabluri

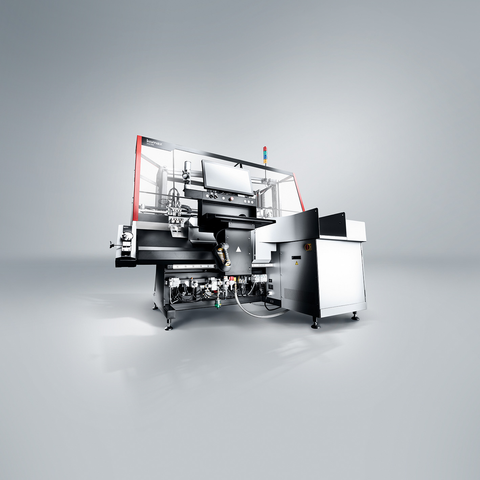

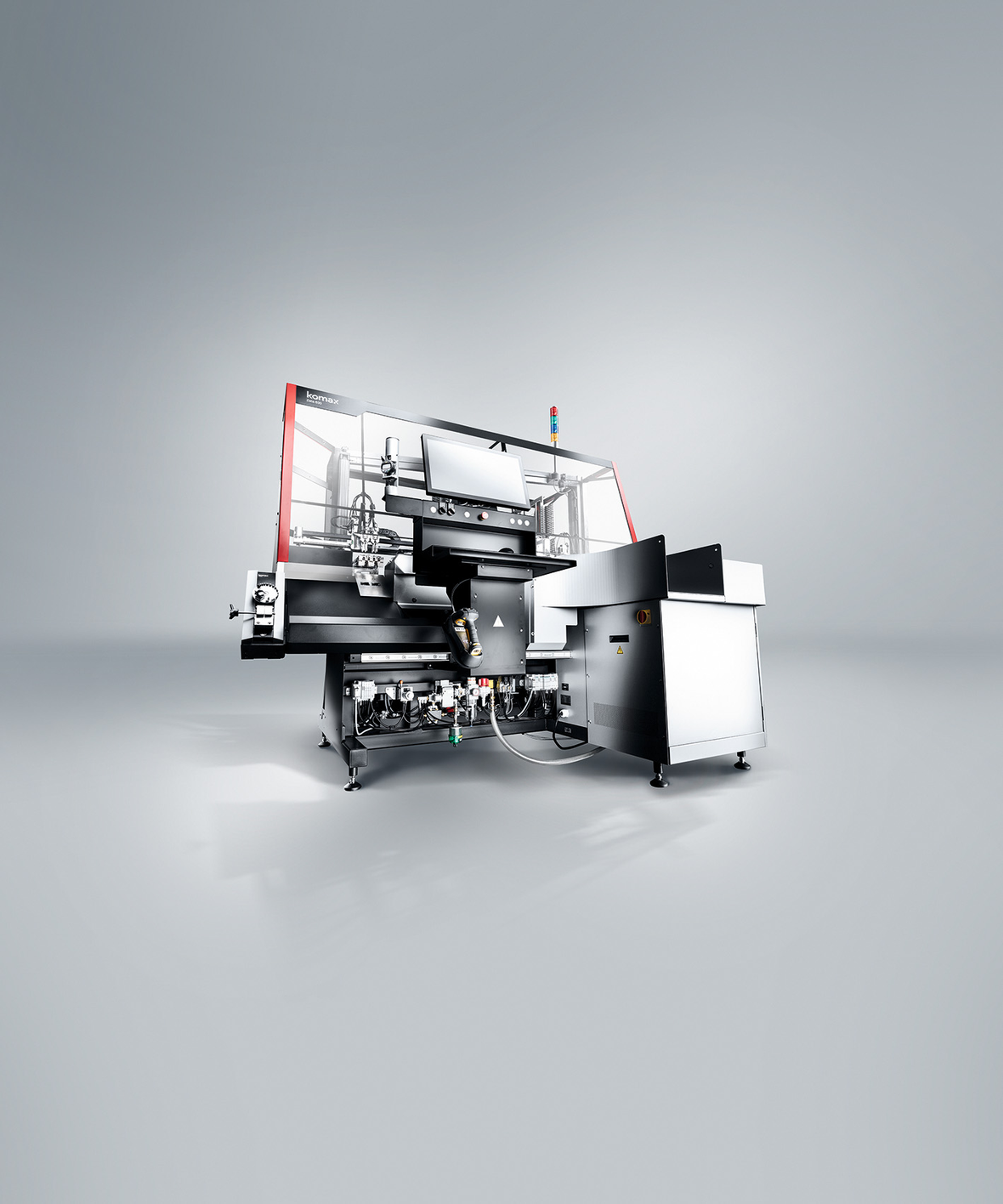

Zeta 630
Zeta 630 crește productivitatea în construcția panourilor de comandă cu două module de proces, de la o mărime 1 a lotului și cu până la 36 de fire diferite în schimbătorul de cabluri.
Caracteristici
Prelucrare precisă cu ajutorul unității de tăiere de înaltă calitate
Unitatea de tăiere cu trei perechi de lame prelucrează perfect, secvențial, secțiuni de la 0,5 până la 6 mm². Lamele durabile, de înaltă calitate, permit viteze de procesare ridicate.
Producție în loturi sau secvențială posibilă fără reechipare
Modulul de grupare integrat sortează loturile și fixează cablurile adecvate cu bandă adezivă într-o singură etapă de proces. Chiar și comenzile complexe pot fi realizate fără prea mult efort.
Prelucrare a până la 5 ferule diferite

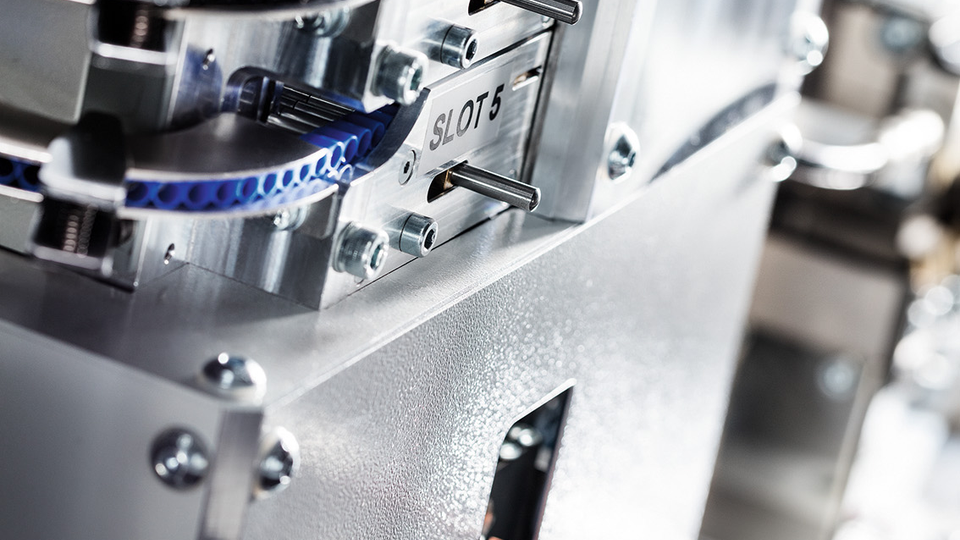

Modulul CM 1/5 GS procesează până la cinci ferule diferite. Producția sigură, complet automată, asigură în mod constant o calitate ridicată.
Sistem automat de marcare cu două markere cu jet de cerneală
Sistemul automat de marcare pentru două markere cu jet de cerneală marchează cablurile în mod optim înainte de finalizare, pentru o logistică și o prelucrare ulterioară ușoare.
Sistem modular
Descoperiți flexibilitatea
Module de proces
CM 1/5 GS
Cu modulul CM 1/5 GS pentru ferule se pot procesa până la cinci ferule pe bandă de diferite lungimi, cu un design de sertizare Quadro.Aflați mai multeModule de proces
CM 04 Duo
Modulul secvențiabil CM04 Duo pentru ferule sertizează până la două ferule libere cu secțiuni mari, de 4 și 6 mm², pe cabluri pre-dezizolate cu un design de sertizare Quadro.Aflați mai multeSisteme de marcare
M1630 Jet S
Imprimanta cu jet de cerneală M1630 permite imprimarea rapidă și flexibilă a liniilor, cu timpi scurți de reechipare. Operarea se realizează direct prin intermediul unității de comandă a mașinii.Aflați mai multeSisteme de marcare
M1650 Tube
Modulul de marcare a tuburilor M1650 imprimă tuburile de marcaj și le împinge pe cablu. Modulul este conceput pentru mașinile din noua gamă Zeta 6x0.Aflați mai multeModule de proces
AEH-LS
Modulul AEH-LS pentru ferule sertizează ferulele libere pe cablurile pre-dezizolate. Cablul este introdus cu ușurință și un senzor monitorizează prezența ferulei.Aflați mai multeModule de proces
Schunk
Modulul de proces Schunk permite compactarea cablurilor cu ultrasunete. Ca alternativă la ferule, compactarea este utilizată din ce în ce mai mult pentru construcția panourilor de comandă.Aflați mai multeModule de proces
X1582
Unitatea de răsucire X1582 răsucește capetele firelor cu precizie de la o secțiune a cablului de 0,03 mm2 și fire de la 2mm pentru procesul ulterior de cositorire.Aflați mai multeModule de proces
C1370
Modulul de sertizare C1370 pentru mașini complet automate de prelucrare a cablurilor asigură cote reduse de rebut prin monitorizarea forței de sertizare CFA+/CFA și o productivitate ridicată datorită timpilor scurți de reechipare.Aflați mai multe
Date tehnice
| Specification name | Specification value |
|---|---|
| Lungime minimă cablu prelucrare unilaterală min. | 85 mm |
| Lungime minimă cablu prelucrare bilaterală min. | 240 mm |
| Lungime dezizolare partea 2 max. | 25 mm |
| Lungime de dezizolare partea 1 max. | 25 mm |
| Diametru exterior cablu max. | 6 mm |
| Secțiune cablu min. | 0.22 mm² |
