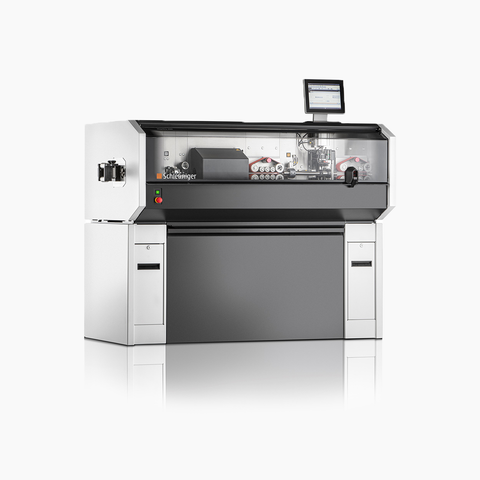

Die MegaStrip 9680 schneidet und abisoliert Drähte, Mehrleiter und geschirmte Kabel von bis zu 35mm mit Querschnitten von bis zu 120mm² oder optional 300mm².

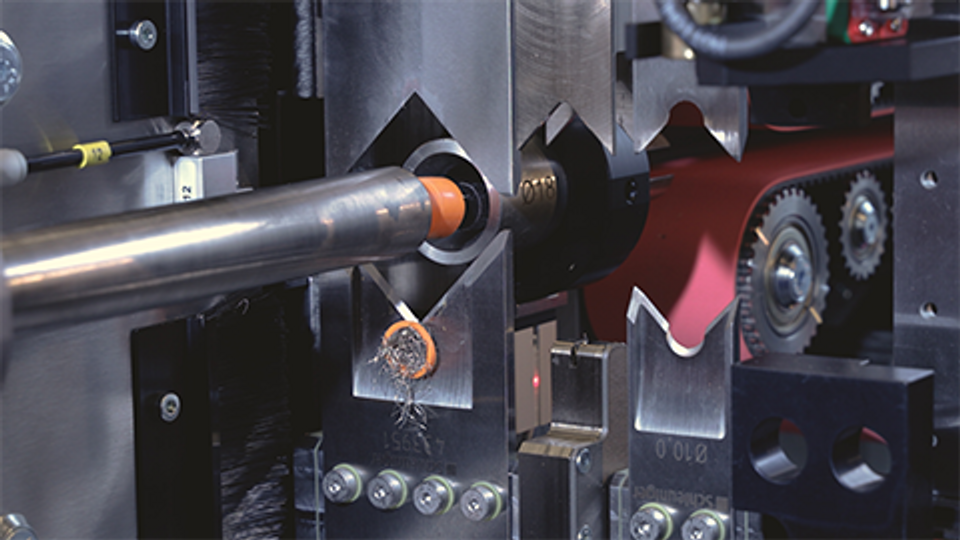

Die hochpräzise Schleuniger RX-Technologie positioniert die Rotationsschneidmesser mit Präzision. Die Achsen werden von Servomotoren mit Encoderüberwachung angetrieben, um eventuelle Blockierungen zu erkennen.

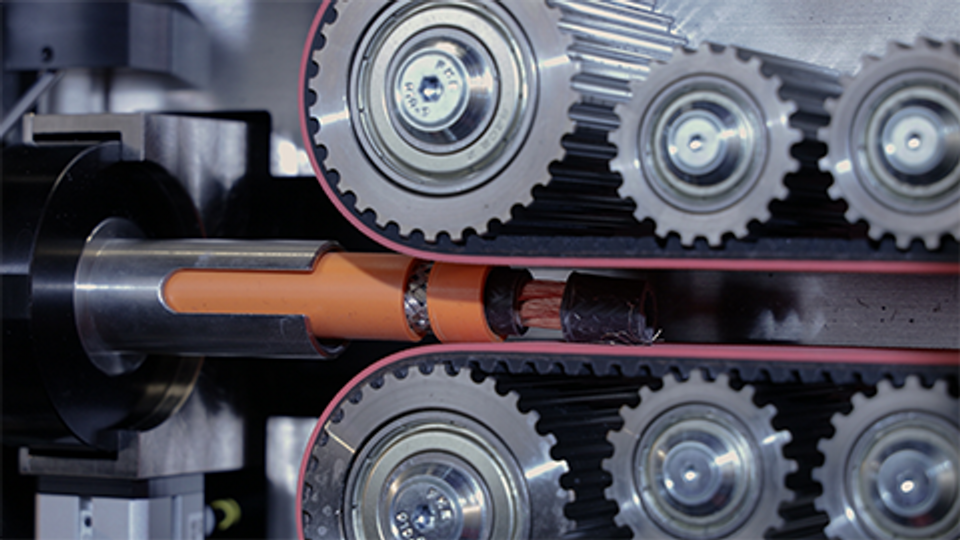

Die MegaStrip 9680 schneidet mit Präzision Litzen, geschirmte und mehradrige Kabel. Die kontinuierliche Selbstprüfung des Systems garantiert eine hohe Qualitätssicherung.

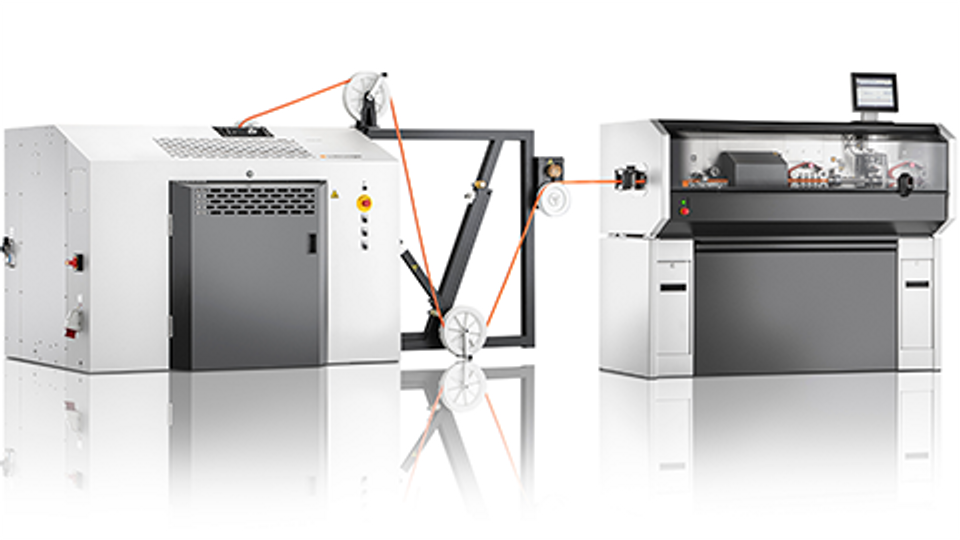

Peripheriegeräte von Partnern und das gesamte Schleuniger-Zubehörprogramm können einfach an die MegaStrip 9680 angeschlossen werden, um ihre Funktionen zu erweitern.
| Specification name | Specification value |
|---|---|
| Abzugslänge | Left side: 225 mm (8.85") (standard) 300 mm (11.8") (2-printer configuration), Right side: 360 mm (14.2") |
| SmartBlade-Messerkassette | 2 x 56mm 4 x 28mm 56 + 2 x 28mm |
| Leiterquerschnitt | Standard: 1.5mm² – 120mm² Optional: 240– 300mm² je nach Kabeltyp |
| Kabelaussendurchmesser min. | 2.5 mm |
| Leitungsquerschnitt | 1.5 - 300 mm² |
| Kabelaussendurchmesserbereich | 2.5 - 35 mm |
PDF | Englisch | 1.1 MB
PDF | Deutsch | 1.1 MB
PDF | Spanisch | 0.6 MB
PDF | Japanisch | 1.4 MB
PDF | Chinesisch | 1.4 MB
